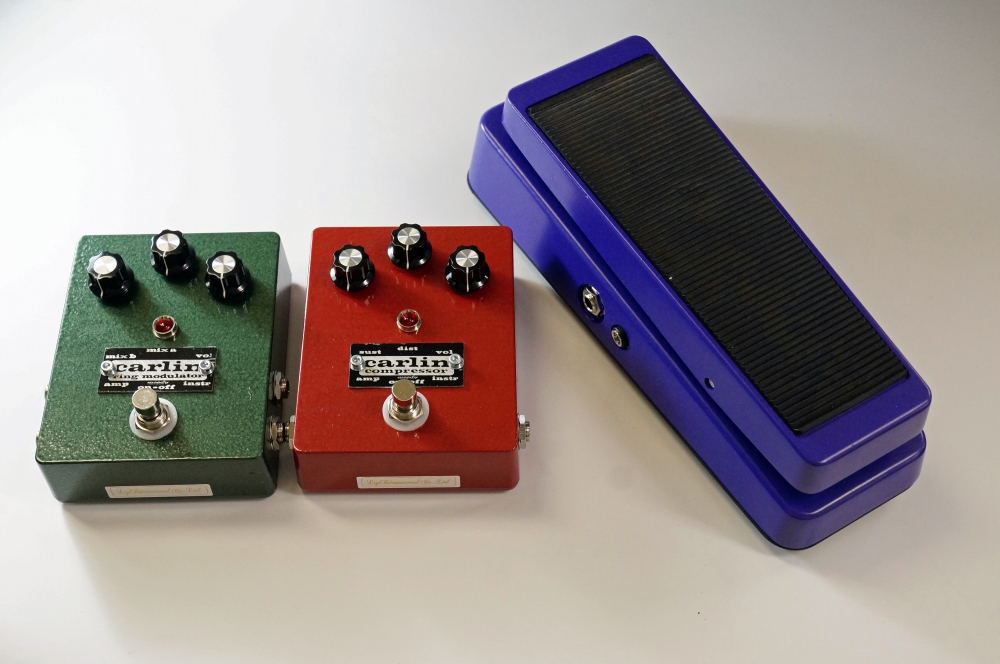

Moody Soundsから素晴らしくマニアックなペダル!

Moody Soundsがニルスオロフ・カーリンの協力を得て、伝説のヴィンテージペダルを甦らせます。

ニルスオロフ・カーリン。1970年代にCarlin Pedalsの制作を行っていた人物です。スウェーデンのルンドに本拠を置いたCarlin Pedalsは、現在のハンドメイドエフェクターブランドの先駆けのような存在です。

そのユニークなペダルはスウェーデンのロックシーンはもちろん、世界のヴィンテージペダル愛好家の間でも知られる伝説の1つです。

Carlin Pedalsの復刻は、ある問い合わせから始まりました。それはMoody Soundsのカスタマーからの、伝説のCarlin Compressorを作ることができないかというものでした。
Moody Soundsではすぐにニルスオロフ・カーリンに連絡を取り、本人の協力の元、Carlin Pedalsの復刻が実現することになりました。

Carlin Compressorは、クラシックなオーバードライブをミックスすることのできるユニークなコンプレッサーです。Vol、Sustとは別にDistノブを搭載し、個別に歪みを調整することが出来ます。
Distノブが最小の時には完全にクリアなコンプレッサーとなります。マイルドでナチュラルな70年代のクラシックコンプレッサーサウンドが甦ります。

そしてDistノブを上げれば、特にリードに最適な、コンプレッションのかかったオーバードライブトーンが出力できます。DistとSustノブを組み合わせることで、ほとんど歪まないローゲインドライブからファズのようなざらつきのあるオーバードライブまで、広く音色をコントロールできます。

●“クローン”はどの程度クローンなのか

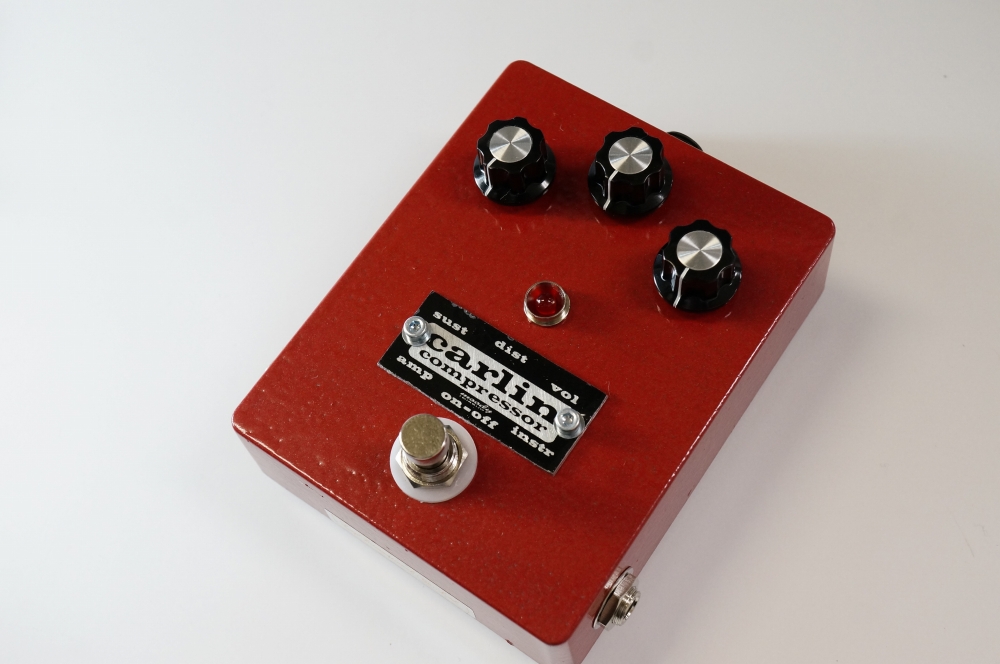

Moody Sounds Carlin Compressor Cloneは、1970年に開発されたCarlin Compressorと同じ回路で作られています。全てのコンポーネンツもオリジナルで使用されていたものが現在も生産されているため、同じものを仕様しています。これは開発者のニルスオロフ・カーリンも確認しています。

しかし、70年代当時のエフェクターは、操作性の面で使いにくいところがあるため、それらは改善しています。例えばオリジナルペダルは左側にインプットがあり、エフェクトONを示すLEDはありませんでした。これらの使いにくい点を改良し、現代の基準に合わせた変更と、それにともなう基板パターンの変更は行っています。

・“Clone”はトゥルーバイパスです。
・“Clone”は多くのエフェクター同様、右側にインプットジャックがあります。
・“Clone”はエフェクトON/OFFを示すLEDインジケータを搭載しています。
・“Clone”は9V電池、またはセンターマイナスDC9Vアダプターで駆動します。
・“Clone”の筐体はオリジナルよりも少し小さくなりました。

さらに、内部トリムポットでDistとSustの可変範囲を調整できます。初期設定でMoody Soundsがベストだと感じたセッティングとなっていますが、より細かく音色をチューニングしたい場合は操作してみてください。

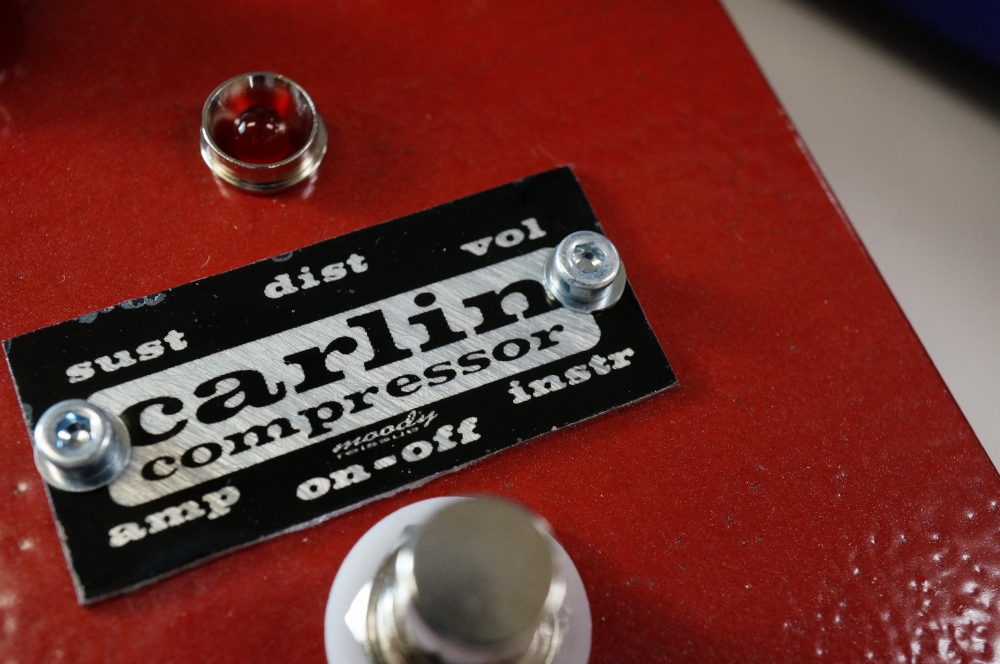

Carlin Compressor Cloneはハンマーライトと呼ばれるペイントを施しています。ロゴは金属板にステッカーデカールを使用したもので、筐体にネジ留めされています。

Carlin Compressor Cloneはスウェーデンにて手作業で制作されています。

●コントロール
SUST:コンプレッションの効きの強さ、音色のサステインを調整します。
DIST:コンプレッサーにブレンドする歪みの強さを調整します。歪みの強さはSUSTノブの位置によっても変わります。
VOL:全体の音量を調整します。エフェクトやトーンには影響しません。


●スペシフィケーション
電源:6~18VDC / 9Vバッテリー
電源端子:2.1mmバレルタイプ センターマイナス
消費電流:2.4mA(9V)
重さ:330g
サイズ:125×100×55mm
Carlin Compressor was designed by Nils Olof Carlin in 1970.
Reissue/clone was worked out by Albin Roslund in cooper at in Co-operation with Nils Olof.

1970年代、スウェーデンのプログレッシブな音楽シーンでは多くの実験が行われていました。“Trad gras & stenar”、“Kaipa”、“Peps Person Blodsband”、“Samla Mammas Manna”……彼らはオリジナルCarlin Pedalsを使用し、様々な音を作り出しました。

Cariln Ring Modulatorは、伝説のヴィンテージブランド、Carlin Pedalsの中で最も知られていないペダルではないでしょうか。
あまりにも数が少ないため、ほとんどのプレイヤーは見たこともないでしょう。オリジナルモデルは3台しか制作されませんでした。

鋭いハーモニクスと強くざらついたサウンドが特徴の、トゥルーアナログリングモジュレーターです。2つのインプットシグナルをブレンドし、相互作用を起こすことも可能です。通常のリングモジュレーターとしてだけでなく、全く新しい音の実験装置となるのです。

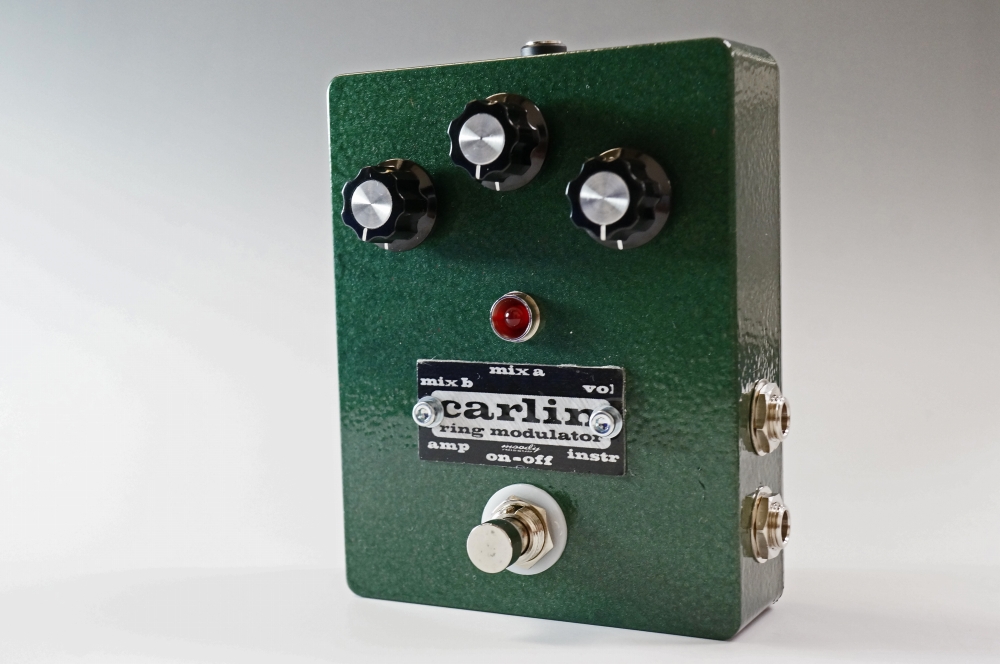

Moody Sounds Cariln Ring Modulator Cloneは、様々な使い方のできるリングモジュレーターペダルです。最もシンプルな方法はギターインプットとアンプアウトのみ。スタンダードなモノラルエフェクトとして動作します。ダーティで独特のハーモニクスを持ったサウンド。荒っぽいジリっとしたリングモジュレータートーンです。センシティビティが高いため、ピッキング等でトーンを変えることも出来ます。応答性は良質なファズペダルのようですが、音は全く異なっています。
また、ブーストペダルなどを前段に設置し、強いシグナルを入力するとナチュラルなコンプレッションがかかったサウンドになります。1インプット、1アウトプット、Mix AとVolのみを使用するスタイルはトラディショナルなセットアップです。

しかし、Cariln Ring Modulator Cloneはこれで終わりではありません。もっと実験的な使い方が可能です。2つのインプットに別のシグナルが入力されれば、その音が相互作用を起こし、組み合わさった全く違う音が出力されます。ギタートーンを無限大に変えることのできるペダルなのです。モジュレーションが強すぎるなら、Mix Aを下げるだけです。
例えばアウトプットBとインプットBをパッチケーブルで接続しても違った音になりますし、その間に別のエフェクトを通してもさらに変わった音を作ることができます。

●“クローン”はどの程度クローンなのか
Moody Sounds Cariln Ring Modulator Cloneのメイン回路は、1970年に開発されたCarlin Ring Modulatorの回路を使用しています。オリジナルモデルは1ノブでしたが3ノブに進化させ、2つのインプットとアウトプットにそれぞれバッファを内蔵しました。こうすることで2台のアンプに出力することも、インピーダンスの問題によるトレブルの損失にも対応しました。
また、70年代当時のエフェクターは、操作性の面で使いにくいところがあるため、それらは改善しています。例えばオリジナルペダルは左側にインプットがあり、エフェクトONを示すLEDはありませんでした。これらの使いにくい点を改良し、現代の基準に合わせた変更と、それにともなう基板パターンの変更は行っています。

・“Clone”はトゥルーバイパスです。
・“Clone”は多くのエフェクター同様、右側にインプットジャックがあります。
・“Clone”はエフェクトON/OFFを示すLEDインジケータを搭載しています。
・“Clone”はセンターマイナスDC9Vアダプターで駆動します。(電池駆動はできません。)
・“Clone”には3つのコントロールノブを搭載しています。(オリジナルはVolのみ)
・“Clone”はエフェクトON時、2つのアウトプットはバッファードアウトです。

Carlin Ring Modulator Cloneはハンマーライトと呼ばれるペイントを施しています。ロゴは金属板にステッカーデカールを使用したもので、筐体にネジ留めされています。

Carlin Ring Modulator Cloneはスウェーデンにて手作業で制作されています。

●コントロール
MIX A:アウトプットAから出力されるシグナルの、クリーンシグナルとエフェクトシグナルのミックスを調整します。

MIX B:アウトプットBから出力されるシグナルの、クリーンシグナルとエフェクトシグナルのミックスを調整します。

VOL:アウトプットAの音量を調整します。

・モノラルモード
スタンダードなエフェクター同様、モノラルで使用する場合はインプットA、アウトプットAをギターやアンプと接続します。

・ステレオモード(1インプット/2アウトプット)
Carlin Ring Modulator Cloneには2つのバッファードアウトプットがあります。アウトプットBのサウンドはMIX Bでコントロールできます。2つのアンプや出力先へと設定を変えて出力することが出来ます。

・ステレオモード(2インプット/2アウトプット)
Carlin Ring Modulator Cloneの2つのインプットには全く違ったサウンドソースを入力し、組み合わせて相互作用させることができます。これらのシグナルは2つのアウトプットから同時に出力されます。


●スペシフィケーション
電源:6~12VDC
電源端子:2.1mmバレルタイプ センターマイナス
消費電流:4mA(9V)
重さ:360g
サイズ:125×100×55mm
Carlin Ring Modulator was designed by Nils Olof Carlin in 1970.
Reissue/clone was worked out by Albin Roslund in cooper at in Co-operation with Nils Olof.

70年代のスウェディッシュプログレのヴィニールを聴いていると、独特の浮遊感のあるサウンドが聞こえてくることがあります。アルバムのスペシャルサンクスにはニルスオロフ・カーリンの名が。その浮遊感のある夢のような音こそ、Carlin Phaserのサウンドです。

Carlin Phaserのクローンには、特別な筐体の構造から行う必要があります。オリジナルCarlin Phaserはプラスチックチューブがライトバルブの上に降ろされ、それで光量が変わってフェイズチェンジを行う構造です。

ニルスオロフ・カーリンは、改めてスタンダードなワウペダル筐体を使用し、ペダルでライトバルブに影響を与える新たな構造を開発しました。オリジナルモデルではプラスチックチューブでしたが、Carlin Phaser CloneではポットがLEDへの抵抗値を可変し、光そのものの明るさを変えることで音を変えています。
オーディオ部の回路はオリジナルモデルと同じですが、操作性を高めるための変更は加えられています。


●“クローン”はどの程度クローンなのか

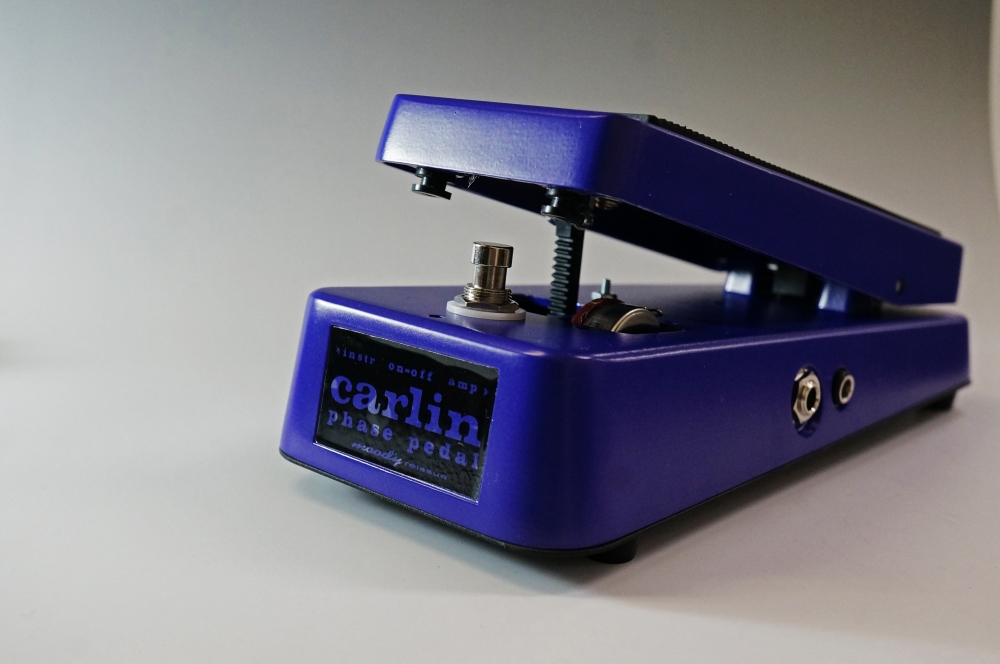

Moody Sounds Carlin Phaser Cloneは、ワウペダル筐体を使用したアナログ8段フェイザーです。このオーディオ回路はオリジナルモデルと同じです。フットペダルを用いて自由にフェイズをシフトできます。オリジナルモデルでは電球を使用していましたが、クローンでは白色LEDを使用しています。
独特の浮遊するようなトーン、少しの可変でも大きな効果が得られます。モノラルペダルですが、音が部屋の中をぐるぐる廻るような音色です。

・“Clone”はトゥルーバイパスです。
・“Clone”は多くのエフェクター同様、右側にインプットジャックがあります。
・“Clone”はエフェクトON/OFFを示すLEDインジケータを搭載していません。オリジナルモデルでは搭載していましたが、この光がエフェクトに影響するため、クローンではLEDインジケータを無くしました。
・“Clone”は9V電池、またはセンターマイナスDC9Vアダプターで駆動します。(オリジナルモデルは1.5V電池を3本使用していました。)
・“Clone”はスタンダードなワウペダル筐体を使用しています。
・“Clone”は構造上、操作性を高めるために回路の一部を変更しています。音にかかわる部分の回路はオリジナルモデルと同じです。
・“Clone”は“半止め”も可能です。
・“Clone”はオリジナルモデルに近いPCBレイアウトを使用していますが、筐体のサイズに合わせた変更は加えられています。


Carlin Phaser Cloneはスウェーデンにて手作業で制作されています。

●コントロール
フットペダルの先端にエフェクトON/OFFを切り替えるフットスイッチがあります。ペダルを奥まで踏み込むことでエフェクトのON/OFFを切り替えられます。
エフェクトON時、ペダルを動かせば音が可変します。ペダルは半止めができるよう、硬めに調整されています。

●スペシフィケーション
電源:9~12VDC / 9V電池
電源端子:2.1mmバレルタイプ センターマイナス
消費電流:8.5mA(9V)
重さ:980g
サイズ:250×100×80mm
Carlin Phaser was designed by Nils Olof Carlin in 1970.
Reissue/clone was worked out by Albin Roslund in cooper at in Co-operation with Nils Olof.
